Производство оборудования

Сепарационное оборудование Выбрать оборудование Ёмкостное оборудование Факельные системы Система налива и блок контроля Сертификаты Блоки учета Контрактные модели Блоки нагрева Модульные установки

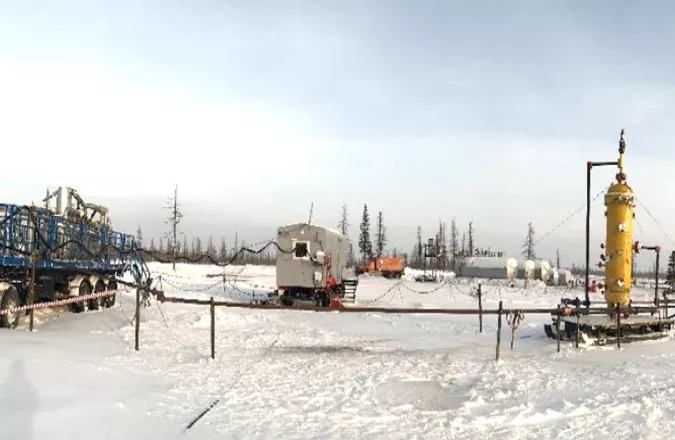

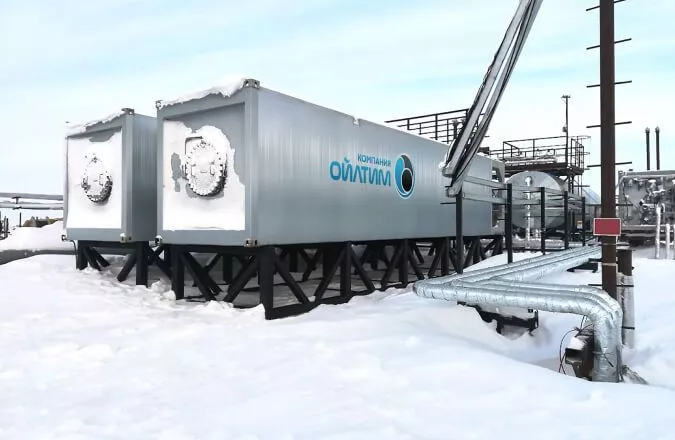

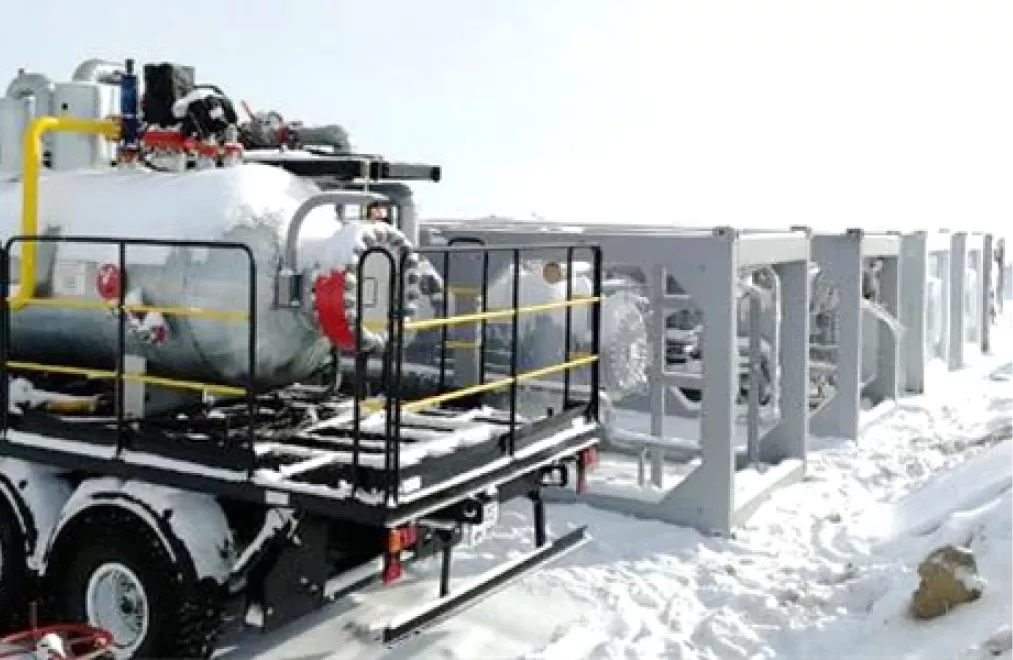

Завод «ОЙЛТИММАШ» является центром машиностроительного кластера, свыше 60 лет изготавливает оборудование для нефтяной, газовой и нефтехимической промышленности, производит передвижные установки для исследования и освоения скважин, установки по подготовке нефти, газа и воды, а также оказывает услуги сертифицированной лаборатории неразрушающего контроля и дефектоскопии сварных швов. Территория завода охватывает свыше 86 тыс. кв. м производственных площадей.

Выбрать оборудование из наличия

СЕПАРАЦИОННОЕ ОБОРУДОВАНИЕ

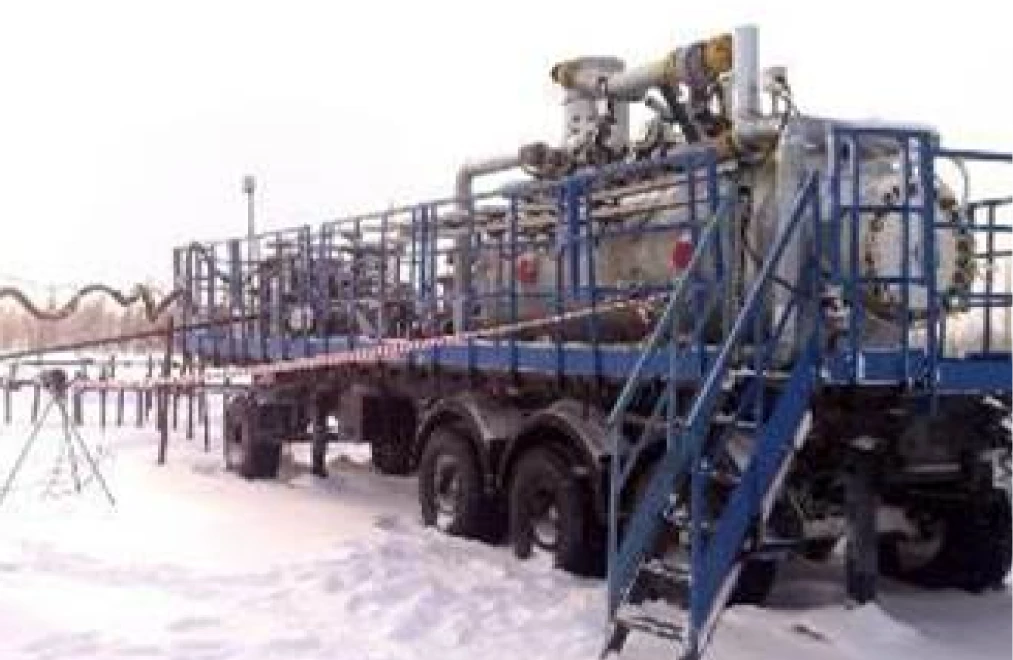

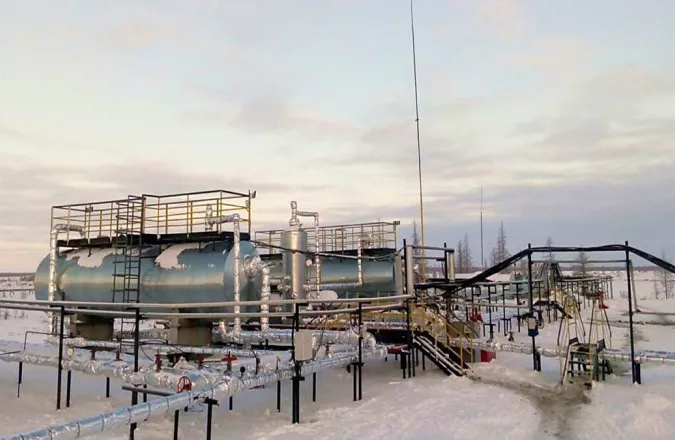

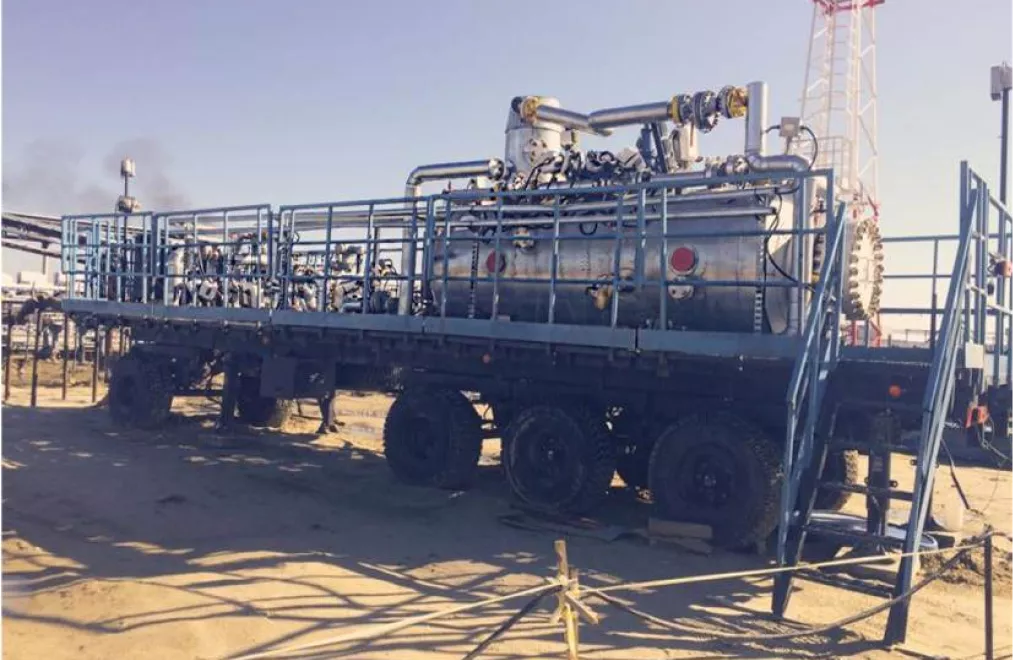

Блок двухфазного сепаратора

Блок предназначен для приема продукции со скважин и отделения основного объема газа от жидкости. Содержит в составе встроенное входное устройство циклонного типа для эффективного разделения газовой и жидких фаз, успокоительные перегородки для выравнивания потока и гашения пены, а также каплеуловители на выходе газа для его очистки. Выделенный попутный нефтяной газ очищается от капельной жидкости и через узел регулирования давления направляется для утилизации в совмещенную факельную установку.

В состав блока двухфазного сепаратора входят:

Силовой каркас для размещения технологического оборудования и транспортировки;
Двухфазный сепаратор;
Узел регулирования давления газа с запорно-регулирующей арматурой;
Узел регулирования уровня жидкости с запорно-регулирующей арматурой;
Измерительная линия газа высокого давления;
Измерительная линия нефти;
Приборы КИПиА;
Шкафы систем электроснабжения и АСУ ТП.

от 1,6 до 56 МПа

от 6,3 до 150 м³

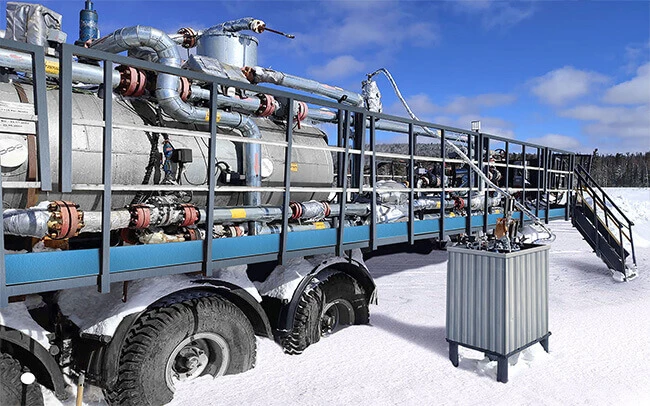

Блок трехфазного сепаратора

Блок трехфазного сепаратора предназначен для приема нефтяной эмульсии с блока двухфазного сепаратора и отделения газа и пластовой воды от нефти. Сепаратор блока имеет встроенное входное устройство комбинированного циклонно-пластинчатого типа, предназначенное для эффективного разделения газовой и жидких фаз, а также успокоительные перегородки для выравнивания потока и гашения пены. Коалесцирующая перегородка повышает эффективность раздела фаз, а каплеуловители на выходе сепаратора применены для очистки газа.

Обезвоженная частично дегазированная нефть через узел регулирования уровня поступает в блок дегазации. Отделившаяся пластовая вода через узел регулирования уровня поступает в технологическую емкость с дальнейшей перекачкой и утилизацией на совмещенную факельную установку или в насосный блок закачки воды в пласт. Выделенный попутный нефтяной газ очищается от капельной жидкости и через узел регулирования давления направляется для утилизации в совмещенную факельную установку.

от 1,6 до 56 МПа

от 6,3 до 150 м³

Газосепараторы сетчатые

Газосепараторы сетчатые представляют собой горизонтальные цилиндрические аппараты с отбойником грубого разделения нефтегазового потока, вертикальной перегородки из просечно-вытяжных листов для выравнивания скоростей потоков по сечению аппаратов, пеногасящей насадкой, струнным каплеуловителем для очистки газа, штуцерами для входа и выхода продуктов разделения.
Предназначены для окончательной очистки природного и попутного нефтяного газа от жидкости (конденсата, ингибитора гидратообразования, воды) в промысловых установках подготовки газа к транспорту, в подземных хранилищах, а также на газоперерабатывающих и нефтеперерабатывающих заводах.

от 1,0 до 8,8 МПа

от 0,8 до 16,0 м³

ЁМКОСТНОЕ ОБОРУДОВАНИЕ

Отстойники нефти горизонтальные с перегородками

Отстойники горизонтальные нефти с перегородками на условные давления до 1,6 МПа и температуры от минус 60°С до 100°С, предназначены для обезвоживания нефти с сепарацией оставшегося в нефтяной эмульсии газа, используются при подготовке нефти и воды на нефтепромыслах и нефтеперерабатывающих предприятиях

Отстойники нефти поставляются в следующей комплектации:

Силовой каркас размера 1АА для размещения технологического оборудования и транспортировки;
Горизонтальная емкость,
Комплект КИПиА,
Внутренние осадительные устройства для очистки нефти.

Объем аппарата определяется в зависимости от производительности и физико-химических свойств нефти, пластовой воды, режима работы и требований к качеству очистки нефти. Для защиты от коррозии предусматривается внутреннее антикоррозионное покрытие. Система автоматизации обеспечивает измерение, контроль и архивирование следующих технологических параметров: температура, давление, уровень раздела фаз «нефть-вода».

от 0,07 до 1,6 МПа

от 6,3 до 100 м³

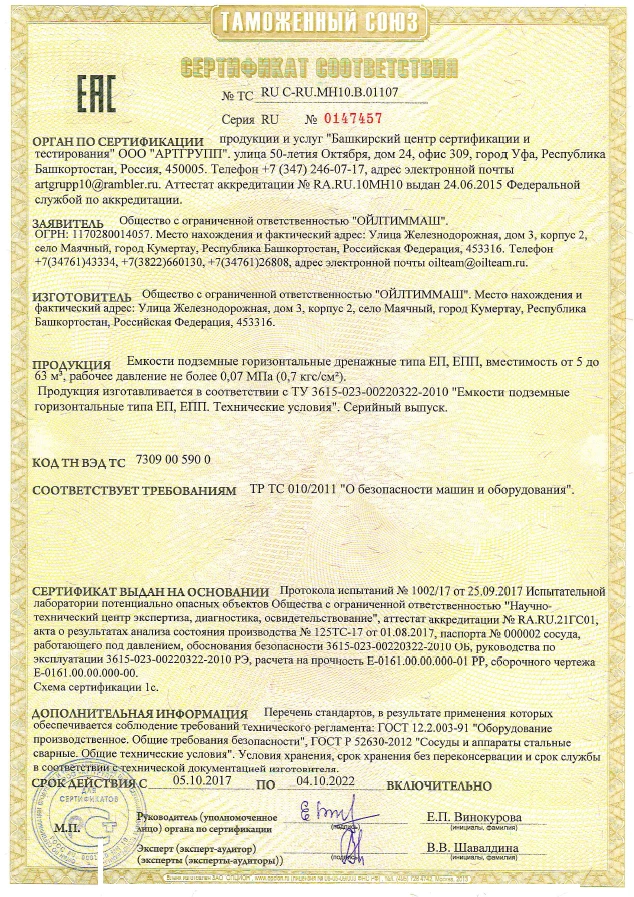

Емкости подземные горизонтальные дренажные

Емкости подземные горизонтальные дренажные предназначены для слива светлых и темных нефтепродуктов, нефти, масел, конденсата (в том числе в смеси с водой), содержащих в газовой фазе H₂S не более 0,18% об., из технологических сетей (трубопроводов) и аппаратов на предприятиях химической, нефтехимической, нефтеперерабатывающей, нефтяной и газовой отраслях промышленности

Каталог предусматривает два типа подземных емкостей: EП - емкости подземные без подогревателя; ЕПП - емкости подземные с подогревателем. В зависимости от физико-химических свойств перекачиваемой среды, емкости комплектуются электронасосным оборудованием.

от 5 до 63 м³

от налив до 0,07 МПа

Фильтры сетчатые дренажные жидкостные СДЖ

Фильтры жидкостные дренажные (СДЖ) представляют собой вертикальные цилиндрические емкостные аппараты со съемной крышкой для обеспечения монтажа фильтра на трубопровод и периодической чистки располагающихся внутри корпуса фильтрующих элементов.

Данное устройство предназначено для защиты насосного и другого оборудования в технологических установках нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслей промышленности, при работе которого размер твердых частиц механических примесей и жидкости должен быть не более 200 мкм. Классы опасности транспортируемой жидкости 1, 2, 3 и 4 ГОСТ 12.1.007-76.

от 1,6 до 6,3 МПа

от 80 до 500 мм

Испарители с паровым пространством и трубные пучки к ним

Аппараты предназначены для испарения технологических сред в процессах нефтяной, химической, нефтехимической, газовой и других отраслях промышленности.

от 800 до 2000 мм

от 1,6 до 4,0 МПа

Блок пескоуловителя

Пескоуловители предназначены для улавливания взвешенных частиц, а также неэмульгированных нефтепродуктов и дальнейшего удаления песка и/или твердых частиц из блока. Принцип действия пескоуловителя основан на гравитации при отстаивании в тонком слое.

от 15,0 до 40,0 МПа

от 100 до 10000 м³/сут

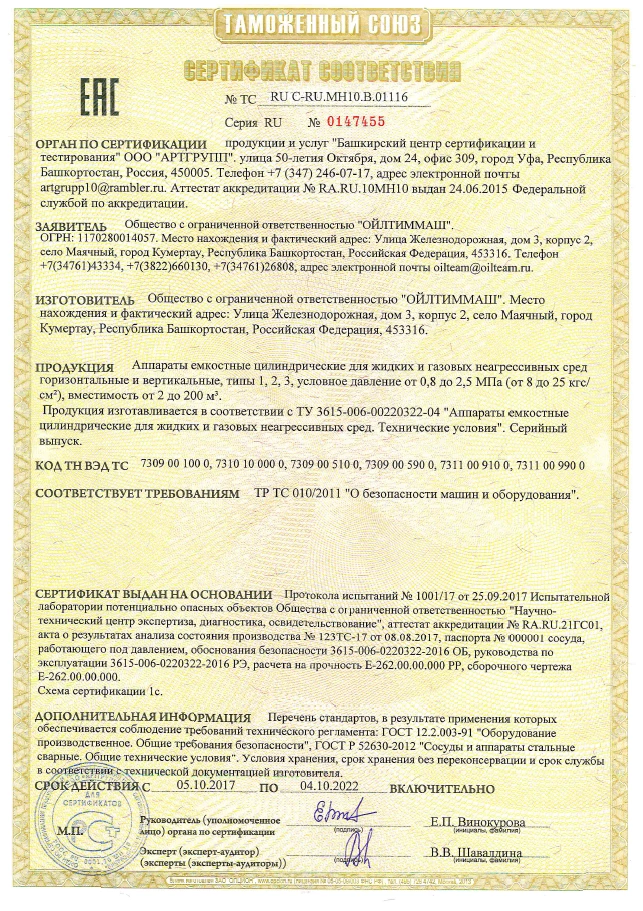

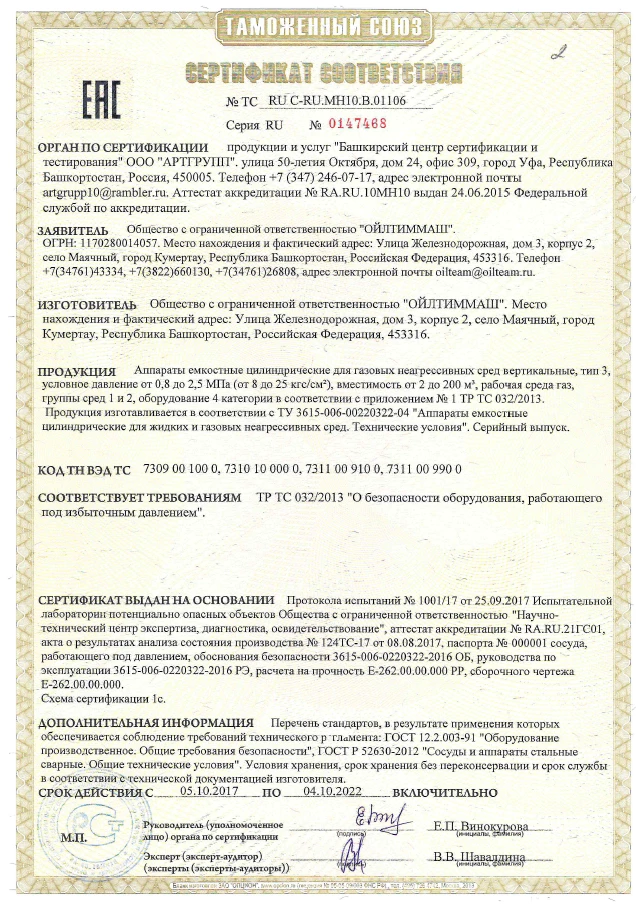

Аппараты емкостные цилиндрические для газов и жидких сред. ТУ 36 15-006- 00220322-2000

Предназначены для применения в технологических установках химической, нефтехимической, нефтеперерабатывающей, нефтяной и газовой отраслях промышленности, со скоростью коррозии углеродистых и низколегированных марганцовистых и маргонцевокремнестых сталей не более 0,1 мм/год (в дальнейшем аппараты) с номинальными объемами от 2 до 200 м3, с условными давлениями от 0,8 до 2,5 МПа (от 8 до 25 кгс/см²) и температурами сред от минус 60 до 300°С.

от 0,8 до 2,5 МПа

от 2 до 200 м³

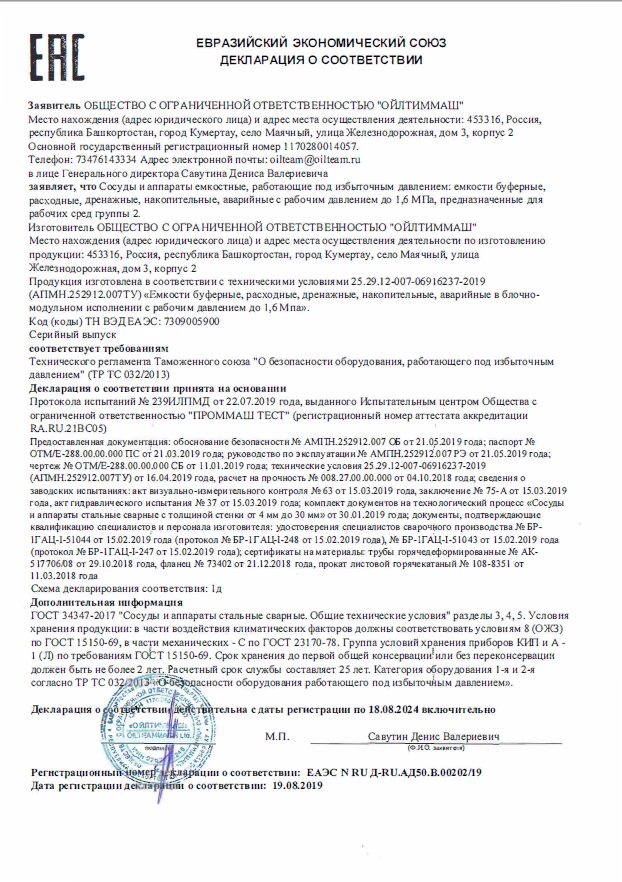

Емкостные стальные сварные аппараты

Сосуды и аппараты стальные сварные - емкости буферные, расходные, дренажные, накопительные, аварийные в блочно-модульном исполнении с рабочим давлением до 1,6 МПа, предназначенные для сбора, накопления и хранения жидкостей. Аппараты в зависимости от назначения и требований могут иметь внутреннее и наружное антикоррозионное покрытие, теплоизоляцию и электрообогрев, встроенные теплообменные устройства, площадки обслуживания, освещение, трубную обвязку, запорную, запорно-регулирующую и предохранительную арматуру, средства КИПиА. Объем аппарата определяется в зависимости от производительности и физико-химических свойств жидкостей, режима работы.

от 0,07 до 1,6 МПа

от 6,3 до 100 м³

Блок хранения

Блок используется в качестве емкости временного хранения нефти, воды, или иной жидкости. Предназначен для приема, накопления и хранения нефти, воды, топлива или других жидкостей. Блок используется как буферная, дренажная или аварийная емкость. Имеет максимально возможный объем в габаритах 40-футового контейнера. Для полного слива жидкости из блока реализован внутренний уклон к дренажному штуцеру.

В состав блока хранения входят:

Cиловой каркас для размещения технологического оборудования и транспортировки;
Eмкость (объем уточняется при предпроектных работах);
Технологические трубопроводы с запорной арматурой;
Дыхательные клапаны;
Приборы КИПиА;
Шкафы системы электроснабжения и АСУ ТП.

от 0 до 0,05 МПа

от 6,3 до 100 м³

Блок отстойника воды

Блок используется для подготовки воды (для её использования в системах ППД или утилизации), предназначен для очистки от остаточной нефти, механических примесей и полной дегазации подтоварной воды. Для её последующего использования в системах поддержания пластового давления или утилизации.

Отстойник пластовой воды поставляются в следующей комплектации:

Силовой каркас для размещения технологического оборудования и транспортировки;
Горизонтальная емкость,
Комплект КИПиА,
Внутренние осадительные устройства для очистки воды.

Объем аппарата определяется при предпроектных работах в зависимости от производительности и физико-химических свойств нефти, пластовой воды, режима работы и требований к качеству очистки воды. Для защиты от коррозии предусматривается внутреннее антикоррозионное покрытие. Система автоматизации обеспечивает измерение, контроль и архивирование следующих технологических параметров: температура, давление, уровень раздела фаз «нефть-вода».

от 0,07 до 1,6 МПа

от 6,3 до 100 м³

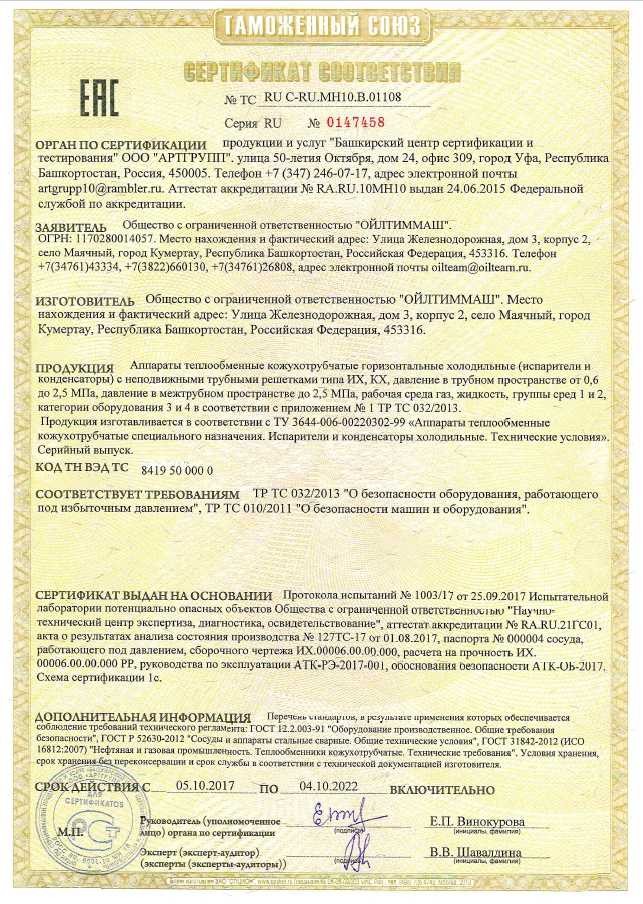

Испарители и конденсаторы холодильные с неподвижными трубными решетками

Испарители предназначены для охлаждения воды, растворов и жидких технологических сред, протекающих по трубам аппаратов, аммиаком, пропаном, пропиленом и другими хладоагентами испаряющиеся в межтрубном пространстве аппаратов.

Конденсаторы предназначены для снижения холодильного агента в аммиачных и углеводородных (пропан, пропилен) холодильных установках общепромышленного назначения, работающих в пределах температур конденсируемого хладоагента от 0 до 100°С, при температуре охлаждающей среды от минус 20 до плюс 500°С.

Примечание:

Р1-давление трубного пространства [МПа];
Р2-давление межтрубного пространства [МПа].

Р1

от 0,6 до 2,5 МПа

Р2

от 0,6 до 2,5 МПа

Аппараты колонные стальные цилиндрические

Аппараты предназначены для работы на опасных и безопасных производственных объектах в химической, нефтехимической, пищевой и других отраслях промышленности для проведения тепло- и массообменных процессов при контакте пара(газа) и жидкости (возможно присутствие нескольких жидких фаз), а также в присутствии дисперсной твердой фазы (в промывных аппаратах).

от 6,3 до 400,0 м³

от 1,6 до 21,0 МПа

ФАКЕЛЬНЫЕ СИСТЕМЫ

Блок горизонтальной факельной установки (ГФУ)

Горизонтальные факельные установки (ГФУ) предназначены для сжигания постоянных, аварийных и периодических углеводородных сбросов газа высокого и низкого давления с блоков сепарации с одновременной термической утилизацией пластовой воды путем испарения в факеле.

Область применения: в технологических установках химической, нефтехимической, нефтеперерабатывающей, нефтяной и газовой промышленности.

от 0,1 до 1,6 МПа

от 0 до 1400000 ст.м³/сут

АВТОМАТИЧЕСКАЯ СИСТЕМА НАЛИВА И БЛОК КОНТРОЛЯ НАСОСНОЙ СТАНЦИИ

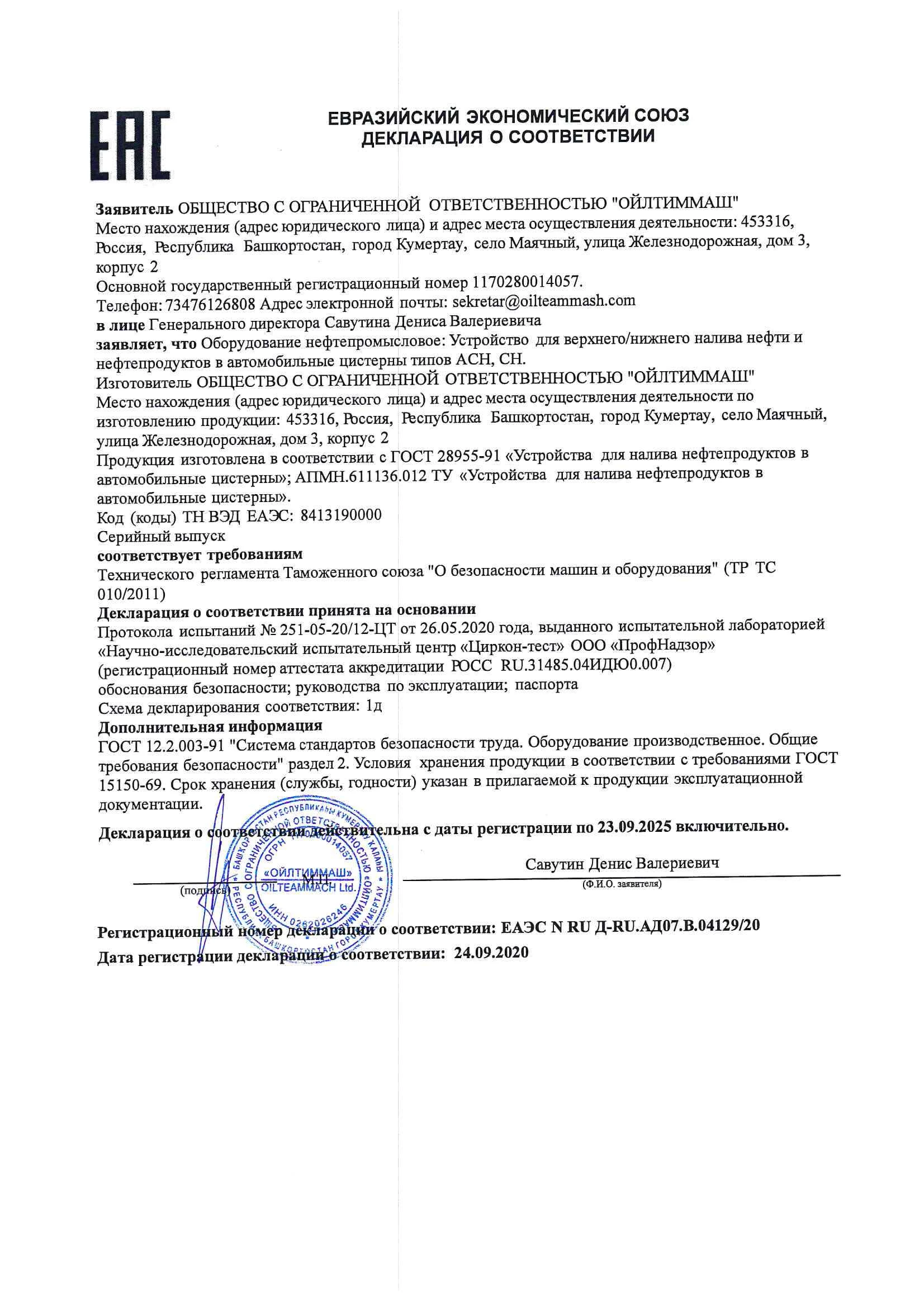

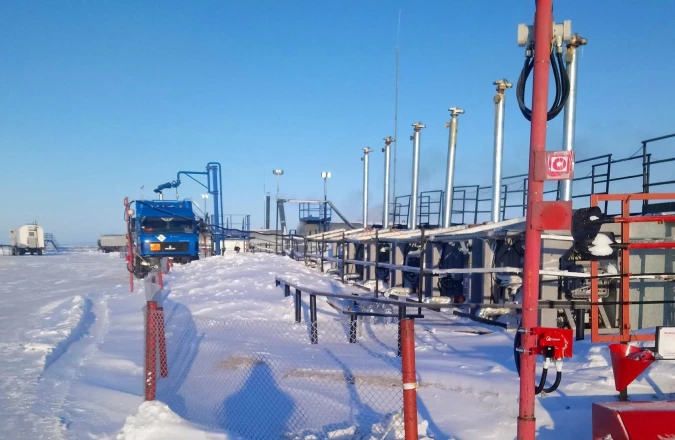

Автоматизированная система налива нефти

Автоматизированная система налива нефтепродуктов в автоцистерны представляет собой единый модуль, предназначенный для коммерческого (оперативного, технологического) отпуска заданной дозы (или «до полного бака») при наливе или перекачке в автоцистерны (железнодорожные цистерны, автотопливозаправщики, резервуарный парк, наливные суда) и иные устройства, обеспечивает автоматическое прекращение налива при достижении заданной массовой (объемной) дозы или предельного уровня продукта в цистерне, а также дистанционное управление процессом налива, учет ГСМ, автоматизацию работы оператора и получения отчетности.

от 0,25 до 1,0 МПа

от 18 до 150 м³/ч

Блоки насосные

Блок используется для внутренней и внешней перекачки нефти и воды. Производительность насосов уточняется при предпроектных работах.

В состав блока входит:

Силовой каркас для размещения технологического оборудования и транспортировки;
Насос перекачки нефти (количество уточняется заранее при предпроектных работах);
Запорная арматура;
Приборы КИПиА;
Шкафы системы электроснабжения и АСУ ТП.

от 0,07 до 1,6 МПа

БЛОКИ УЧЕТА

Блок учета продукции

Блок используется опционально, как единый узел учета расхода жидкости и газа в установках подготовки нефти, газа, конденсата и воды или установках предварительного сброса воды, при отсутствии соответствующих измерительных линий на технологических блоках установок.

ТЕПЛООБМЕННОЕ И НАГРЕВАТЕЛЬНОЕ ОБОРУДОВАНИЕ

Блок нагрева

Блок используется для нагрева скважинного флюида (для обеспечения лучших условий сепарации нефти), предназначен для поточного нагрева продукции скважин методом косвенного нагрева «жидкость-жидкость». Циркуляция промежуточного теплоносителя может использоваться для внутреннего обогрева емкостного оборудования других блоков модульных установок ранней добычи. Примененная многотопливная горелка может использовать газ, нефть, либо дизельное топливо. Блок имеет два змеевика с возможностью независимой выкатки каждого для удобства осмотра и обслуживания.

Примечание:

N-полезная тепловая мощность [МВт]

от 0,3 до 4,0 МВт

от 0,35 до 6,3 МПа

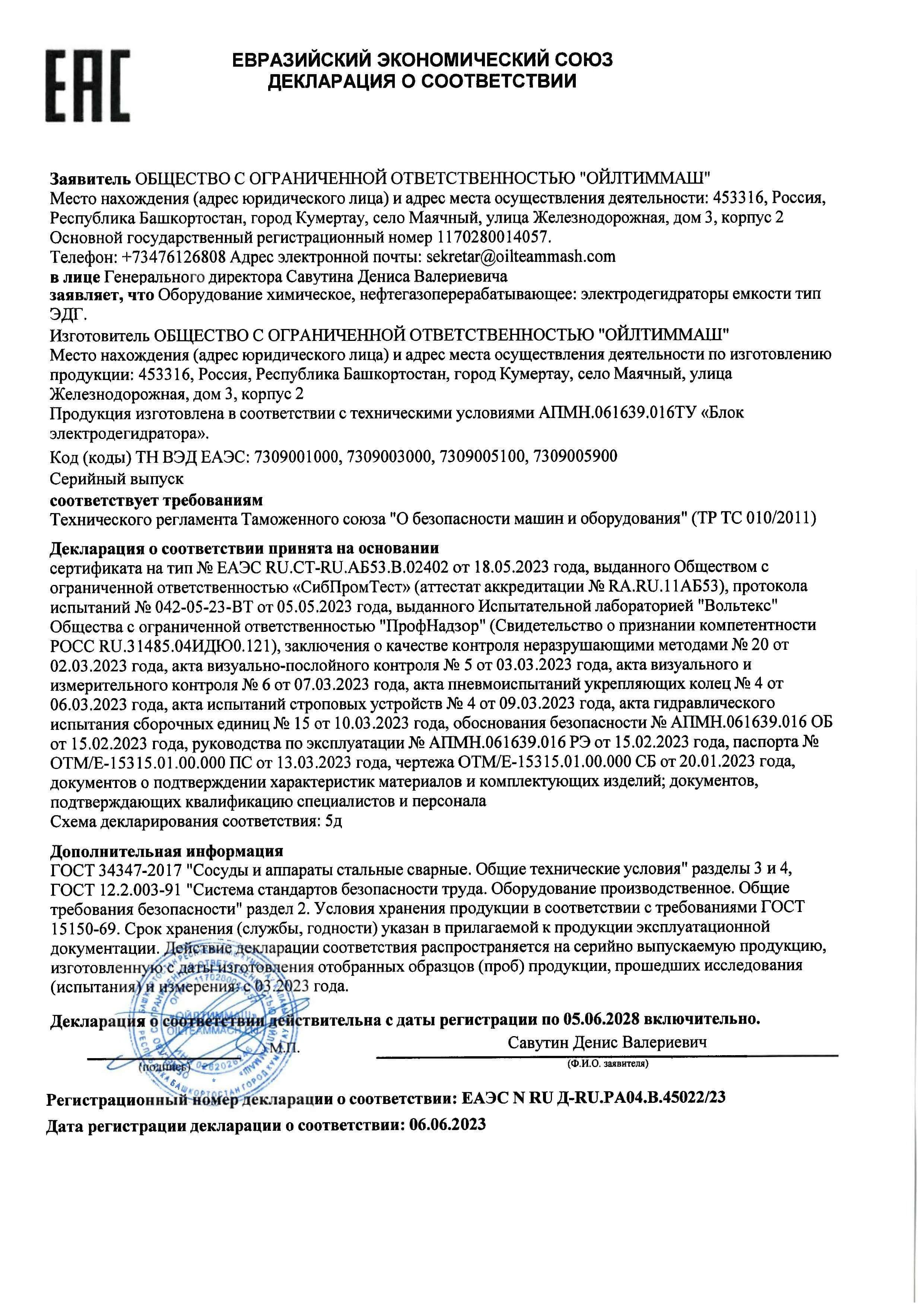

Блок электродегидратора

Блок используется для подготовки нефти до товарного качества, предназначен для отделения остаточной воды (в виде отдельных капель) из нефти, обессоливания и доведения нефти до товарного качества путем разрушения нефтяной эмульсии в электрическом поле.

от 25 до 200 м³

от 0,07 до 1,6 МПа

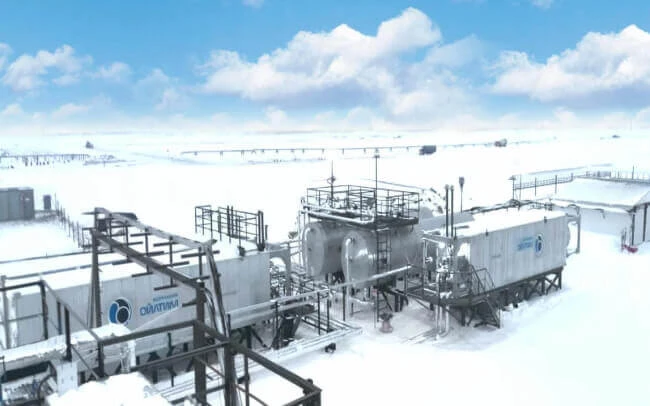

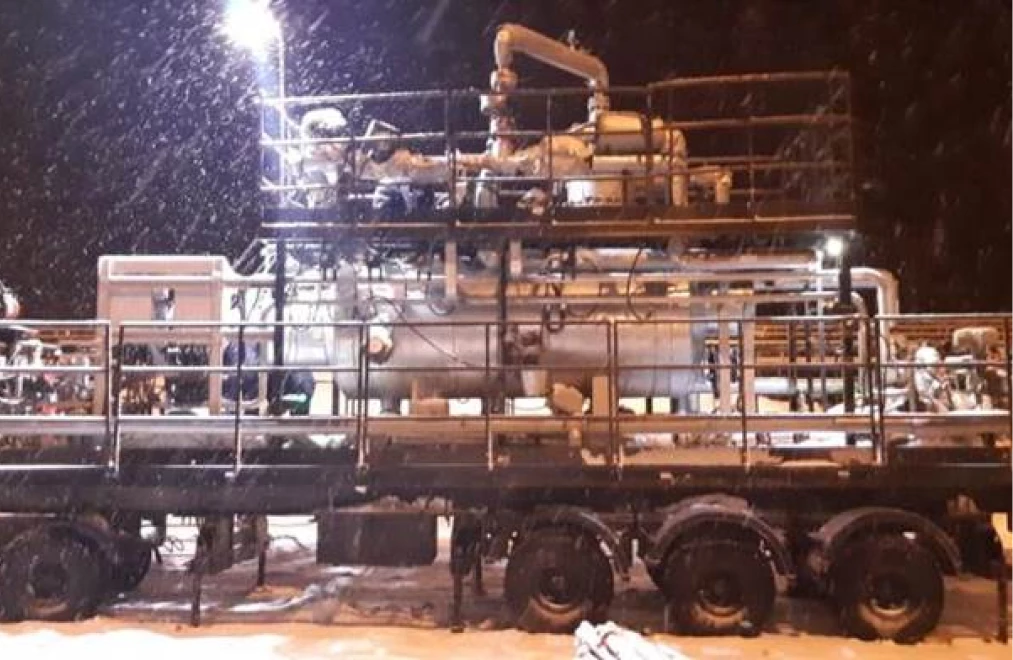

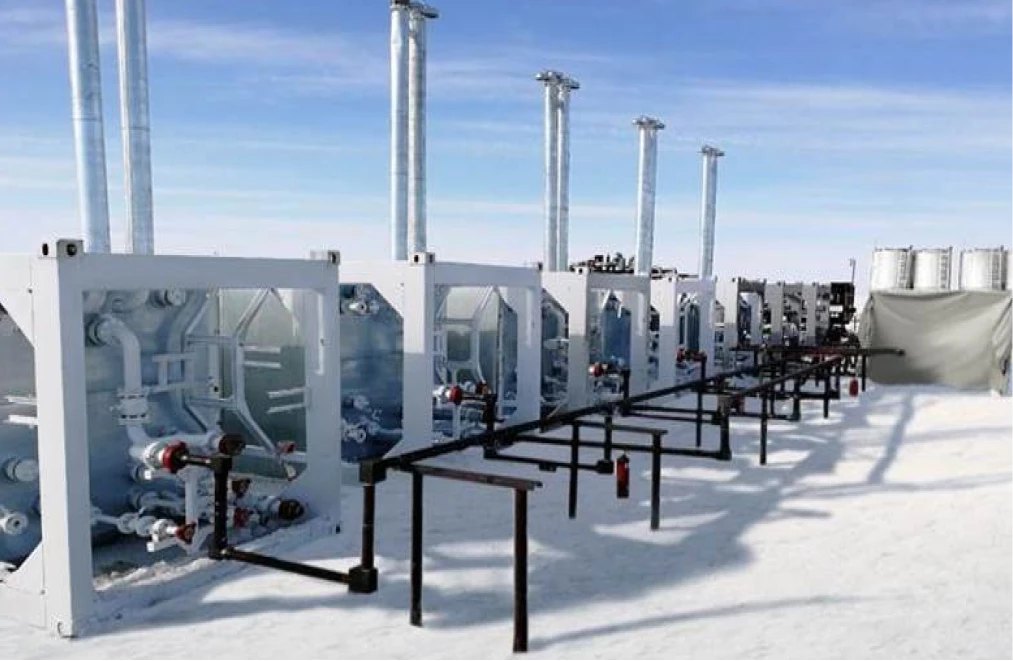

Модульные установки

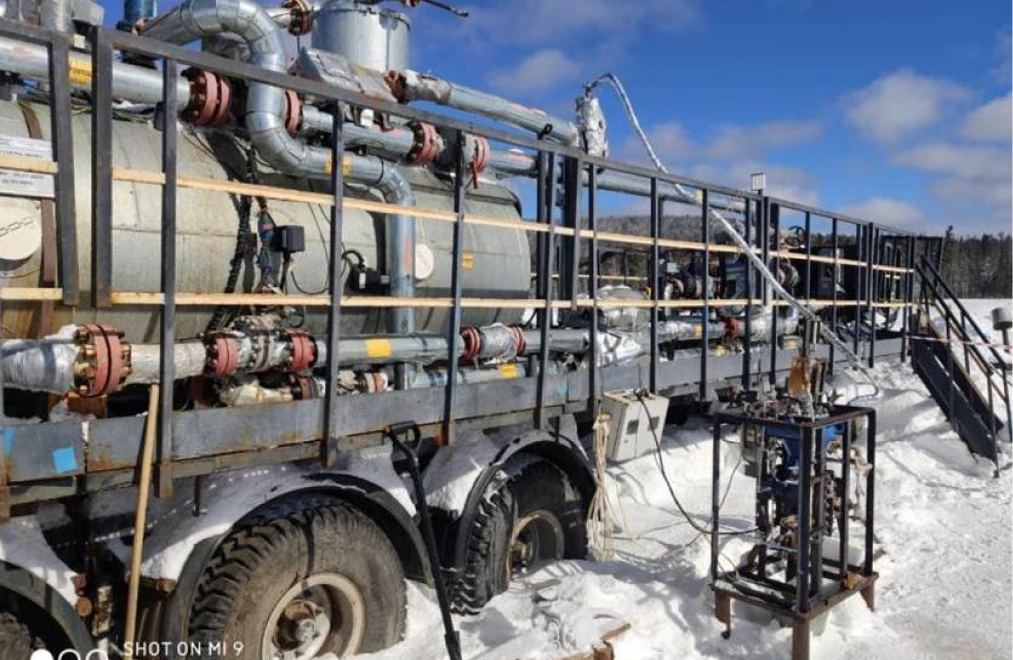

МУПНГВ

Модульные установки подготовки нефти, газа и воды (МУПНГВ) - предназначены для исследования и подготовки (сепарации, очистки, подогрева, охлаждения), хранения, измерения, утилизации и транспорта нефтегазоконденсатодобывающих скважин при различных давлениях, расходах и температурах.

Примечание:
Q1- максимальная производительность по жидкости [м³/сут];
Q2- максимальная производительность по газу[тыс.нм³/сут]

от 100 до 20000 м³/сут

от 100 до 10000 тыс.нм³/сут

МУПСВ

Модульная установка предварительного сброса воды (МУПСВ) - предназначена для выполнения следующих функций:

Прием газожидкостной смеси (ГЖС) со скважины;
Дегазация нефти;
Подготовка нефти с остаточным содержанием воды не более 5-10%;
Отделение попутного нефтяного газа;
Сброс пластовой воды с возможностью утилизации на горизонтальной факельной установке (ГФУ);
Хранение подготовленной нефти в резервуарах;
Автоматизированный налив продукта в автоцистерны.

Примечание:
Q-максимальная производительность по жидкости [м³/сут];Г_ф-газовый фактор [м³/м³].

от 400 до 1600 м³/сут

Гф

от 40 до 160 м³/м³
